شرکت Gnee Steel (Tianjin) یکی از معتبرترین تولید کنندگان و تامین کنندگان ریل فولادی جرثقیل gb qu80 در چین است، همچنین از خدمات سفارشی با قیمت پایین پشتیبانی می کند. لطفاً ریل فولادی جرثقیل gb qu80 ارزان قیمت ساخت چین را از اینجا از کارخانه ما خریداری کنید.

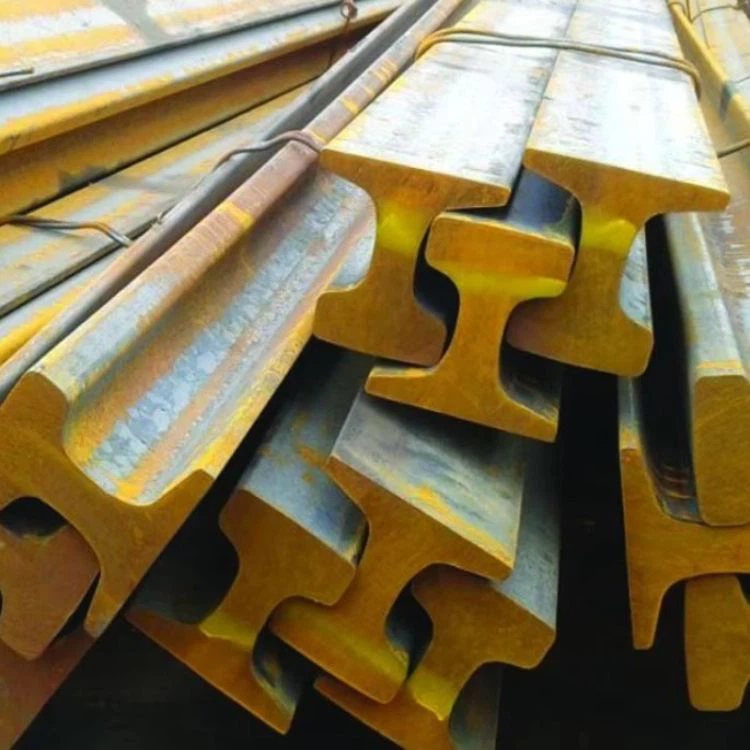

ریل جرثقیل GB QU80 (GB/T 3426)
ریل جرثقیل یک ساختار خطی است که برای پشتیبانی و هدایت حرکت جرثقیل استفاده میشود، که معمولاً از فولاد با استحکام بالا- با هندسه خاصی ساخته میشود. این به جرثقیل اجازه می دهد تا برای جابجایی دقیق بار و کنترل موقعیت به صورت افقی در محدوده کار خود حرکت کند. ریل QU80 یکی از پرکاربردترین مشخصات خانواده ریل جرثقیل GB است.
1. استاندارد حاکم
ریل جرثقیل GB سری QU (QU70، QU80، QU100،QU120) به GB/T 3426 (نسخه فعلی GB/T 3426-2017)، استاندارد چینی برای ریل جرثقیل، تولید شده است. GB/T 3426 جدا از GB 2585 (ریل های سنگین برای مسیر راه آهن) است.
2. ابعاد و وزن QU80
| پارامتر | QU80 |
|---|---|
| ارتفاع ریل (میلی متر) | 130 |
| عرض پایین (میلی متر) | 130 |
| عرض سر (میلی متر) | 80 |
| ضخامت وب (میلی متر) | 32 |
| وزن نظری (کیلوگرم بر متر) | 63.69 |
| تایپ کنید | ارتفاع (میلی متر) | عرض پایین (میلی متر) | عرض سر (میلی متر) | وب (میلی متر) | وزن (کیلوگرم بر متر) |
|---|---|---|---|---|---|
| QU70 | 120 | 120 | 70 | 28 | 52.8 |
| QU80 | 130 | 130 | 80 | 32 | 63.69 |
| QU100 | 150 | 150 | 100 | 38 | 88.96 |
| QU120 | 170 | 170 | 120 | 44 | 118.1 |
3. مواد و خواص
QU80 معمولاً از فولاد ریل U71Mn (یا U75V در صورت درخواست) نورد می شود: استحکام کششی 900-1100 مگاپاسکال، سختی سر راه آهن HB300-380، استحکام بالا، مقاومت در برابر سایش بالا و مقاومت در برابر ضربه خوب را ارائه می دهد. ریل ها تحت یک فرآیند عملیات حرارتی و نورد دقیق قرار می گیرند، بنابراین ساختار داخلی یکنواخت است و استحکام بالا را با چقرمگی خوب ترکیب می کند.
| درجه فولاد | C(%) | سی | منگنز | Cr | V | P | S | مقاومت کششی (Rm/MPa) |
| U71Mn | 0.65~0.76 | 0.15~0.58 | 0.70~1.40 | – | – | کمتر یا مساوی 0.035 | کمتر یا مساوی 0.030 | بزرگتر یا مساوی 880 |
| U75V | 0.71~0.80 | 0.50~0.80 | 0.75~1.05 | – | 0.04~0.12 | کمتر یا مساوی 0.035 | کمتر یا مساوی 0.030 | بزرگتر یا مساوی 980 |
4. ویژگی های طراحی و برنامه های کاربردی
طراحی قوس ویژه سر ریل کاملاً با چرخ های جرثقیل مطابقت دارد و به طور مؤثر فشار را پراکنده می کند و سایش را کاهش می دهد. کف ریل عریض شده، پایداری اتصال با فونداسیون را افزایش میدهد و از عملکرد ایمن و قابل اطمینان تحت بارهای سنگین و چرخههای توقف مکرر- اطمینان حاصل میکند.
QU80 مناسب تجهیزات بالابر با اندازه متوسط - مانند جرثقیل در کارگاههای خودروسازی. سنگین تر در کارخانه های فولاد از QU100/QU120 استفاده می کند. QU70 مناسب سایت های صنعتی سبک تر است.
5. تامین و تحویل
- طول ریل معمولی: 9 متر، 12 متر، یا برش به طول.
- انتهای ساده یا سوراخ شده برای مفاصل صفحه ماهی / لب به لب.
- سطوح برهنه یا پوشیده شده با رنگ ضد زنگ-.
استاندارد (GB/T 3426-2017)، نوع، جنس، طول و مقدار را مشخص کنید.
دریافت قیمت برای GB QU80 Crane Rail]
ریل فولادی جرثقیل GB QU80 برای کاربردهای سنگین مسیر جرثقیل طراحی شده است و ظرفیت تحمل بار و پایداری ابعادی مورد نیاز برای بارهای مکرر چرخ را فراهم می کند.GNEE RAILریل های جرثقیل QU80 را با درجه های مختلف مواد، طول و گزینه های پردازش مطابق با مشخصات پروژه تامین می کند.
