سیستم بست ریلی نوع IV: گیره گیره الاستیک بدون پیچ برای ریل 60 کیلوگرم بر متر

بست نوع IV یک سیستم گیره الاستیک بدون پیچ و مهره است که ریل های 60 کیلوگرم بر متر را در مسیرهای با سرعت بالا نگه می دارد. پای ریل را از طریق یک صندلی آهنی از قبل تعبیه شده، بدون پیچ و مهره، روی یک پد لاستیکی فشار می دهد و گیج را با بلوک های گیج عایق در جای خود نگه می دارد. این مقاله ترکیب سیستم، اصل کار، پارامترهای فنی منتشر شده و کاربردهای معمولی را بر اساس داده‌های مشخصات سازنده و سری آزمایشی EN 13146 توضیح می‌دهد.
ارسال درخواست
چت کن
شرح

شرکت Gnee Steel (Tianjin) یکی از معتبرترین تولید کنندگان و تامین کنندگان سیستم بست ریلی نوع IV است: بست الاستیک گیره بدون پیچ برای ریل 60 کیلوگرم بر متر در چین، همچنین از خدمات سفارشی با قیمت پایین پشتیبانی می کند. لطفاً سیستم بست ریلی نوع IV ارزان قیمت: بست گیره ای الاستیک بدون پیچ و مهره را برای ریل 60 کیلوگرمی در متر ساخته شده در چین در اینجا از کارخانه ما خریداری کنید.



سیستم بست ریلی نوع IV چیست؟

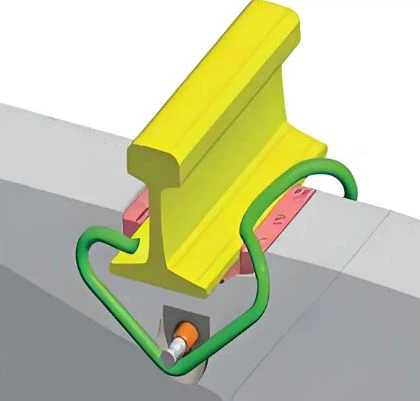

راگیره گیره الاستیک نوع IVیک سیستم بدون پیچ برای تراورس بتنی بدون شانه نوع IIIb در مسیر بالاست است. "بدون پیچ" به این معنی است که گیره الاستیک به یک صندلی آهنی از قبل تعبیه شده- که در جای خواب ریخته شده است فشار داده می شود، بنابراین هیچ پیچ و مهره ای برای سفت کردن، شل شدن یا برگشتن در حین سرویس وجود ندارد. گیره پای ریل را روی یک پد لاستیکی فشار می دهد، در حالی که بلوک های گیج عایق بین شانه صندلی و ریل، گیج را تنظیم کرده و ریل را به صورت الکتریکی ایزوله می کند.



سیستم گذاشته شده استریل 60 کیلوگرم بر متردر راه‌آهن‌های سریع-، از جمله خطوط دارای امتیاز برای کارکرد 350 کیلومتر در ساعت با واحدهای متحرک تا حداکثر وزن محور 170 کیلونیوتن، و خطوط 250 کیلومتر در ساعت که می‌توانند تعداد محدودی وسایل نقلیه مسافربری معمولی و واگن‌های باری با وزن محور لوکوموتیو تا 230 کیلو نیوتن را نیز بپذیرند.



ترکیب سیستم



هر مجموعه بست نوع IV شامل گیره های الاستیک، شانه های ریلی (بخشی از مجموعه صندلی آهنی تعبیه شده)، بلوک های گیج عایق و یک پد ریل لاستیکی است.



 Type IV fastening system

بست های ریلی
گیره ریل
عایق ریلی
عکس
rail clip
product-227-280
product-151-149
product-184-137
تایپ کنید گیره فنری G4/JA/JB ریل شانه TZ4 عایق ریلی G4/G4J پد ریلی RPQ
تعداد (عدد) 2 2 2 1
مواد 60Si2MNA QT450-10 PA66 لاستیک طبیعی یا مصنوعی
جرم یا حجم 1.60 کیلوگرم / 1.26 کیلوگرم / 1.28 کیلوگرم 2.80 کیلوگرم 107.3m³/91.4m³ 250m³
تذکر دهید در مناطق عمومی / اتصالات راه آهن استفاده می شود   در مناطق عمومی استفاده می شود در اتصالات ریلی استفاده می شود
rail clip

گیره فنر ریلی



گیره های الاستیک به سه نوع C4، JA و JB طبقه بندی می شوند.



  • گیره های نوع C4 (قطر 20 میلی متر) در مقاطع استاندارد نصب می شوند



  • گیره های نوع JA و JB- (قطر 18 میلی متر) در اتصالات ریل استفاده می شود.

گیره‌های نوع JA- (پوشش ضد زنگ خاکستری) جفت با بلوک‌های گیج عایق مشترک شماره 7، 8، و 9.
گیره‌های نوع JB (پوشش ضد زنگ سیاه)-جفت با بلوک‌های شماره 10، 11، 12، و 13.



این امر تطبیق مناسب انواع گیره، پوشش‌ها و بلوک‌های گیج را برای عملکرد بهینه تضمین می‌کند.

rail insulator

عایق ریلی



بلوک های گیج عایق به دو نوع تقسیم می شوند:



  • بلوک های گیج G4 برای مقاطع استاندارد
  • بلوک های گیج G4J برای اتصالات ریلی



هر نوع دارای هفت مشخصات می باشد: شماره 7، 8، 9، 10، 11، 12 و 13. برای گیج استاندارد از بلوک های شماره 9 و 11 استفاده می شود.


به جز بلوک های گیج مشترک شماره 7، 8، و 9 (غیر-سیاه)، سایر بلوک های گیج سیاه هستند.



سیستم چگونه کار می کند؟



  • بستن بدون پیچ و مهره.هنگام ریخته‌گری، صندلی‌های آهنی در تراورس بتنی از قبل- تعبیه می‌شوند. گیره الاستیک داخل صندلی قرار می گیرد و روی پایه ریل فشار می آورد. هیچ پیچ و مهره ای استفاده نمی شود، بنابراین سیستم نیروی گیره خود را بدون سفت شدن مجدد دوره ای حفظ می کند.



  • تنظیم و عایق بندی گیج.یک بلوک سنج عایق بین شانه صندلی و ریل قرار دارد. جایگزین کردن بلوک با یک عدد متفاوت (No. 7 به No. 13) ریل را به چپ یا راست تغییر می‌دهد که گیج را تنظیم می‌کند. از آنجایی که بلوک‌ها پلاستیک PA66 هستند، ریل را از اجزای جانبی-تراورس نیز جدا می‌کنند و مقاومت عایق مدار را در حد نیاز نگه می‌دارند.



  • پشتیبانی الاستیک و میرایی.پد لاستیکی زیر پای ریل خاصیت ارتجاعی عمودی و میرایی را فراهم می کند. سازنده بیان می کند که نسبت سفتی دینامیکی به-مجموعه بیش از 2.0 نیست، که به کنترل نیروهای دینامیکی چرخ-در سرعت بالا کمک می کند.



  • تعمیر و نگهداری کماین سیستم از قطعات کمی در آرایش فشرده استفاده می‌کند و با خطوطی که با عملیات مکانیزه-مقیاس بزرگ نگهداری می‌شوند، مناسب است. حتی پس از 300 ساعت آزمایش پاشش نمک EN 13146-6، بست ها را می توان با ابزار دستی جدا کرد.



پارامترهای فنی



پارامتر ارزش اساس / وضعیت
مقاومت ریل طولی (گیره های C4) >9 کیلو نیوتن در هر مجموعه بست اطلاعات مشخصات سازنده
سفتی استاتیک لنت لاستیکی 60 کیلونیوتن بر میلی‌متر (±10 کیلونیوتن بر میلی‌متر) اطلاعات مشخصات سازنده
سفتی استاتیکی مجموعه چفت و بست 75 کیلونیوتن در میلی‌متر (-5 / +35 کیلونیوتن در میلی‌متر) اطلاعات مشخصات سازنده
نسبت سفتی پویا به-استاتیک کمتر یا مساوی 2.0 اطلاعات مشخصات سازنده
عملکرد خستگی 3,000,000 چرخه، بدون آسیب جزئی؛ گشاد شدن گیج < 6 میلی متر تست EN 13146-4
مقاومت عایق بین ریل ها >3 Ω· کیلومتر تست EN 13146-5
نیروی-صندلی آهنی تعبیه شده را بیرون بکشید بزرگتر یا مساوی 60 کیلو نیوتن؛ هیچ ترک قابل مشاهده ای در اطراف صندلی وجود ندارد اطلاعات مشخصات سازنده
عملکرد شدید محیطی- 300 ساعت نمک پاش؛ بست های قابل جدا شدن با ابزار دستی تست EN 13146-6



برنامه های کاربردی



application of Type IV Rail Fastening System



  • خطوط سرعت بالا-بالاست:ریل 60 کیلوگرم بر متر روی تراورس های بتنی پیش تنیده بدون شانه نوع IIIb.



  • خطوط 350 کیلومتر بر ساعت:با واحدهای متحرک تا حداکثر 170 کیلو نیوتن وزن محور گذاشته شده است.



  • خطوط 250 کیلومتر در ساعت:تعداد محدودی وسایل نقلیه مسافربری معمولی و واگن های باری با حداکثر وزن محور تا 230 کیلو نیوتن را می پذیرد.



  • تعمیر و نگهداری مکانیزه:ساختار جمع و جور بدون پیچ و مهره، جابجایی قطعات را کاهش می دهد و خطوطی را که با عملیات مکانیکی در مقیاس بزرگ- حفظ می شوند، مناسب می کند.



  • مقاوم سازی در تراورس های موجود:ساختار گیره نوع IV را می توان روی تراورس های بتنی پیش تنیده بدون شانه نوع IIIb که صندلی های تعبیه شده در دسترس هستند یا قابل نصب هستند نصب کرد.



نکات کیفیت و تامین



GNEE RAILسیستم های بست ریل را با اجزای تولید شده مطابق با الزامات فنی مشخص شده تامین می کند. مجموعه‌های معمولی شامل گیره‌های فولادی فنری 60Si2MnA، شانه‌های آهنی انعطاف‌پذیر QT450-10 و بلوک‌های گیج PA66 هستند که مشخصات مواد و اجزای آن مطابق با الزامات پروژه تأیید شده است.



کنترل کیفیت تحت سیستم مدیریت کیفیت ISO 9001 مدیریت می شود. گواهی های آزمایش آسیاب (MTC) و اسناد بازرسی یا آزمایش مربوطه را می توان در صورت لزوم همراه با محموله ارائه کرد.



سایر محصولات بست که ممکن است نیاز داشته باشید







سوالات متداول


Q1. سیستم نوع IV برای کدام ریل ها و تراورس ها طراحی شده است؟


A. برای ریل های 60 کیلوگرم بر متر بر روی تراورس های بتنی پیش تنیده بدون شانه نوع IIIb در مسیر بالاست طراحی شده است.



Q2. "بدون پیچ" در عمل به چه معناست؟


A.گیره الاستیک در یک صندلی آهنی از قبل تعبیه شده- قرار می گیرد و ریل را مستقیماً فشار می دهد. هیچ پیچ و مهره ای برای سفت کردن یا سفت کردن مجدد وجود ندارد که کار تعمیر و نگهداری را کاهش می دهد.



Q3. گیج چگونه تنظیم می شود؟


A. با تعویض بلوک های گیج عایق. هفت شماره (نه. 7 تا نه. 13) موجود است. گیج استاندارد معمولاً از No. 9 و No. 11. استفاده می‌کند. جابجایی جانبی در هر شماره بلوک باید از نقشه‌های تأیید شده گرفته شود.



Q4. آیا سیستم عایق الکتریکی را ارائه می دهد؟


A.بله. بلوک‌های گیج PA66 ریل را از صندلی تعبیه‌شده جدا می‌کنند و مونتاژ مطابق استاندارد EN 13146-5 با مقاومت عایق بالاتر از 3 Ω·km بین ریل‌ها آزمایش می‌شود.



Q5. آیا می توان از سیستم بر روی تراورس های موجود استفاده کرد؟


A. طبق نظر سازنده، ساختار گیره نوع IV را می توان بر روی تراورس های بتنی پیش تنیده بدون شانه اصلی نوع IIIb نصب کرد. ابتدا وضعیت خواب و در دسترس بودن{1}}صندلی جاسازی شده در سایت را بررسی کنید.



Q6. کدام استانداردها برای سیستم اعمال می شود؟


A. تست‌های اسمبلی از EN 13146 پیروی می‌کنند-4/-5/-6; مواد کلیپ از GB/T 1222 (60Si2MnA) پیروی می کند. الزامات عمومی برای اتصالات راه‌آهن پرسرعت از سری TB/T 3395 پیروی می‌کند، با نام دقیق نوع IV در برابر نقشه‌های تایید شده تأیید شده است.
