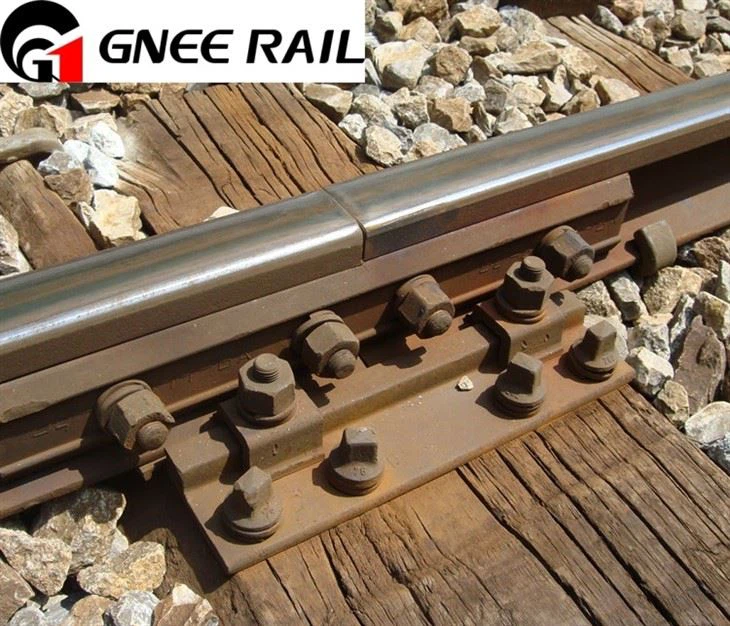

بشقاب ماهی، همچنین به عنوان نوار اسپلایس یا میله مفصلی شناخته می شود. این یک نوع صفحه فلزی است که برای اتصال انتهای دو ریل به یک مسیر پیوسته استفاده می شود. خیلی به نظر نمی رسد، اما یک بست ریلی ضروری است که نقش بسیار مهمی در حمل و نقل ریلی ایفا می کند. صفحه ماهی به همراه پیچ ماهی استفاده می شود. نسبت به تکنولوژی جوش لب به لب ریلی صرفه جویی در کار و نصب آسان تر است. تعدادی سوراخ پیچ در وسط صفحه ماهی وجود دارد و سطوح کار بالایی در تماس با قسمت پایین سر ریل و سطوح کار پایینی هستند. در تماس با قسمت بالایی پایین ریل در امتداد محور افقی سوراخ پیچ. صفحه ماهی نوعی اتصال ریلی است و ساختار آن ضعیف است.
لازم است که ورق ماهی باید محکم به ریل فولادی متصل شود زیرا هنگام عبور قطار نیروی ضربه زیادی وارد می شود. بنابراین استفاده از فولاد با سختی و چقرمگی خوب برای ساخت صفحات ماهی، افزایش تنش مجاز صفحات ماهی راه آهن با عملیات حرارتی و بهبود سختی و مقاومت در برابر سایش سطح نگهدارنده آن ضروری است.
انواع بشقاب ماهی در راه آهن
انواع
بشقاب ماهی معمولی
بشقاب ماهی معمولی رایج ترین نوع است که به طور گسترده در انواع ریل استفاده می شود. معمولاً از فولاد کربن متوسط و فولاد کربن بالا ساخته می شود. و دو نوع بشقاب ماهی معمولی، بشقاب ماهی معمولی چهار سوراخ و بشقاب ماهی معمولی شش سوراخ وجود دارد.
بشقاب ماهی سازش
برای اتصال دو مسیر ریلی مختلف از صفحات ماهی ساز استفاده می شود که دارای دو بخش مجزا هستند، یکی در قسمت بیرونی ریل ها و دیگری در داخل ریل ها نصب می شود. سطوح کار بالا و پایین در تماس با ریل در امتداد محور افقی وجود دارد. و پشت سطح کار فوقانی به سمت بالا گسترش می یابد و یک بخش انتقالی را در بالای سطح ریل تشکیل می دهد که یک شکل قوس پل را در امتداد جهت صفحه ماهی تشکیل می دهد.
بشقاب ماهی جوگل
بشقاب ماهی جوگل نوع دیگری از بشقاب ماهی است که عملکردی مشابه بشقاب ماهی معمولی دارد. بشقاب ماهی جوگل از نظر شکل با بشقاب ماهی معمولی متفاوت است. این یک بشقاب ماهی جعلی مخصوص است که شامل یک صفحه ماهی و یک قسمت برآمدگی در وسط است. ورق ماهی دودنده می تواند به طور موثر ریل فولادی جوش داده شده را محکم کرده و ترمیم کند و به قطار اجازه می دهد با خیال راحت از مسیر راه آهن عبور کند. دارای ویژگی های زیر تغییر شکل ریل، طیف گسترده ای از کاربردها، نگهداری راحت، دوام، نصب ساده و مقاومت در برابر خستگی عالی است.
مشخصات:
مواد: 50# و 55#
سوراخ: 4 سوراخ و 6 سوراخ
استاندارد: TB/T 2345-2008، GOST
نقاشی:
