معرفی محصول
کلیپ Nabla و SKL دو سیستم مشترک بستری راه آهن .}

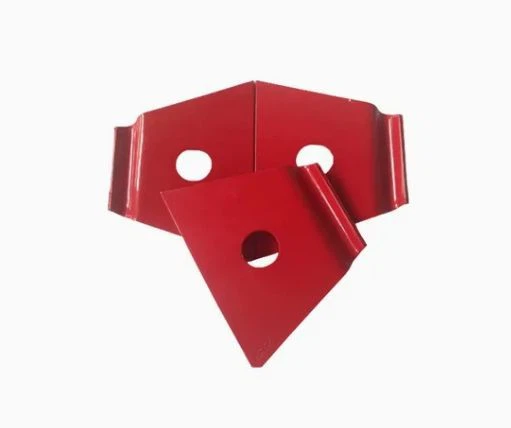

سیستم اتصال راه آهن نابلا:
برنامه:به طور عمده در آهنگ های بالاست و بدون توپ در فرانسه استفاده می شود ، و همچنین در آهنگ های بدون بلبرینگ الاستیک در تونل کانال انگلیسی و خط پر سرعت TGV فرانسوی استفاده می شود ، و همچنین در برخی از پروژه های راه آهن در آفریقا {1. متداول است.
مؤلفه ها:این شامل کلیپ های بهاری Nabla ، عایق ها (همچنین به آن لنت های بلبرینگ نیز گفته می شود) ، پیچ های گل میخ ، واشر مخصوص بهاری ، آجیل شش ضلعی و واشرهای مسطح .} در میان آنها ، کلیپ های بهاری نابلا اجزای کلیدی هستند ، معمولاً از فولاد بهاری آلیاژ ساخته شده اند که با NF F50-015}}} استانداردها و سختی های Hrc دارد
ویژگی های فنی:از نظر کشش و فشار کمرنگ خوب است و می تواند جلوه های بستر پایدار . به عنوان مثال ، بار انگشتان پا می تواند به 2500N برسد ، و تغییر قد پس از تست های متعدد فقط 0 {45 mm {3 {3} mm است ، که می تواند با لرزش و تعلیق راه آهن در طول عملیات راه آهن سازگار شود و از نظر راه آهن از راه آهن استفاده کند.
تصفیه سطح:برای بهبود مقاومت در برابر خوردگی و زیبایی شناسی ، می توان انواع روشهای درمانی را انجام داد ، مانند نقاشی ، گالوانیزه کردن ، سیاه شدن و غیره.
سیستم اتصال دهنده راه آهن کلیپ SKL:
سناریوهای برنامه:معمولاً در مسیرهای راه آهن اروپا ، به ویژه در ساخت و ساز راه آهن در کشورهایی مانند آلمان استفاده می شود و برای انواع مختلف خطوط ریلی از جمله راه آهن تنه ، حمل و نقل ریلی شهری و غیره مناسب است.
ترکیب ساختاری:به طور کلی از گیره های تنش SKL ، سنبله های مارپیچی ، واشر مسطح ، آستین های پلاستیکی ، صفحات راهنما و لنت های ریلی تشکیل شده است.} گیره های تنش SKL اجزای اصلی هستند ، معمولاً از فولاد آلیاژ با مقاومت بالا یا فولاد ضد زنگ ، با استحکام بالا و نیروی بست 2 {.}}
مزایای فنی:این مقاومت در برابر خستگی و مقاومت در برابر لرزش قوی است ، می تواند یک نیروی بست پایدار را در زیر بارهای قطار بلند مدت حفظ کند و به طور موثری از حرکت طولی و جانبی ریل ها جلوگیری کند. در همان زمان ، مؤلفه هایی مانند آستین های پلاستیکی و لنت های ریلی ، عایق بندی خوبی را فراهم می کند و خواص جذب شوک را می دهد ، که می تواند باعث کاهش سایش و سر و صدا در بین راه آهن و نویز ریل ها شود.
| مشخصات یک واحد از سیستم بستری راه آهن کلیپ SKL | ||||
| قسمت | مقدار | نوع | مادی | اظهار |
| کلیپ تنش SKL | 2 | SKL1 ، SKL3 ، SKL12 ، SKL14 | 60SI2CRA ، 60SI2CRA ، 38SI7 | سختی: 42-47 hrc |
| استاندارد: DIN17221 ، GB/T1222 | ||||
| سنبله پیچ SS35 | 2 | M24 × 150 میلی متر | درجه 4.6: Q235 | استاندارد: ISO 898-1 |
| درجه 5.6: 35# | uic 864-1 | |||
| درجه 8.8: 45# | nf f 500-50 | |||
| واشر مسطح | 2 | ULS7 | Q235 | استاندارد: EN10025 ، EN10139 |
| روپوش پلاستیکی | 2 | برای اندازه های مختلف سنبله پیچ | HDPE ، نایلون تقویت شده 66 (PA66) | برای درج در خواب بتونی |
| صفحه راهنما | 2 | UIC54 ، UIC60 ، 50 کیلوگرم راه آهن ، 60 کیلوگرم راه آهن ، | نایلون 66 تقویت شده (PA66) | طرح های مختلف در دسترس است |
| و اندازه های دیگر طبق سفارش | ||||
| لپه | 1 | اندازه سفارش داده شده | اوا ، یا لاستیک | |
کاربرد محصول
بسته بندی و تحویل محصول
از یک جعبه بسته بندی با عملکرد تورم اتوماتیک استفاده کنید ، با کیسه های هوای مخفی که در اطراف داخل و پایین جعبه نصب شده است .} پس از قرار دادن اتصال دهنده ها در جعبه ، دکمه تورم را در کنار جعبه فشار دهید و کیسه هوا به طور خودکار گسترش می یابد و به طور محکم بسته می شود {{1} بعد از بسته شدن قفل می شود قفل می کند و قفل می کند. یک فیلم بسته بندی . این نوع بسته بندی می تواند به طور خودکار استحکام بافر را با توجه به اندازه کالا تنظیم کرده و محافظت خوبی را فراهم کند {3 {3}
Gnee Rail یک شرکت برجسته است که متخصص در تجارت بین المللی مهندسی راه آهن با یک سیستم زنجیره تأمین کامل است . عمدتا در انواع مختلف اتصالات ریلی ، سیستم های بست و اتصال دهنده های ویژه سروکار دارد ، و محصولات آن به طور دقیق آخرین استانداردهای صنعت راه آهن بین المللی را پیاده سازی می کنند {1} ما با هم همکاری های استراتژیک زیادی را ایجاد کرده ایم و همه شرکت های تولیدی با شرکت های تولیدی گسترده ای را ایجاد کرده ایم. صدور گواهینامه . ما یک مرکز تست مدرن 3 ، 000-}}}}}}}}}}}}}}}}}} مجهز به تجهیزات وارداتی مانند طیف سنج و اتاق های تست اسپری نمکی ایجاد کرده ایم ، که می تواند طیف کاملی از تست های عملکردی را انجام دهد. inientials شامل 35 متخصص و نوآوری از جمله 8 زبان از جمله زبان انگلیسی ، فرانسوی و فرانسوی ارائه می دهد. سیستم مدیریت سفارش هوشمند برای تحقق دیجیتالی شدن کل فرآیند تجارت.
