پارامترهای مشخصات خاص ریلی سنگین 60 کیلوگرم GB به شرح زیر است:
ابعاد
ارتفاع ریلی:176 میلی متر
عرض سر:73 میلی متر
عرض پایین:150 میلی متر
ضخامت وب:16.5 میلی متر
وزن نظری:60.64 کیلوگرم در هر متر
طول:طول استاندارد 12.5 متر و 25 متر است.
ملاحظات در طراحی ابعاد سر ریلی:عرض سر ریلی 73 میلی متر است. این طراحی عرض فراهم کردن یک منطقه بلبرینگ کافی برای مقاومت در برابر فشار نسبتاً زیاد چرخ های قطار است. در حین کار قطار ، چرخ ها با سر ریلی در تماس هستند. سر راه آهن برای مقاومت در برابر سایش ، تغییر شکل و خستگی باید از استحکام و سختی کافی برخوردار باشد. یک سر ریلی گسترده تر می تواند توزیع استرس تماس بین چرخ ها و راه آهن را یکنواخت تر کند ، غلظت استرس موضعی را کاهش داده و در نتیجه عمر خدمات راه آهن را افزایش دهد. در عین حال ، شکل سر ریلی نیز با دقت طراحی شده است ، معمولاً با یک کانتور نسبتاً گرد ، برای بهینه سازی حالت تماس بین چرخ ها و سر ریلی و کاهش سر و صدای عمل و لرزش.
ملاحظات در طراحی ابعاد وب ریلی:ضخامت وب ریلی 16.5 میلی متر است. وب راه آهن در اتصال سر ریلی و پایین ریلی نقش دارد و همچنین بخش مهمی است که دارای استرس خم و استرس برشی است. ضخامت مناسب وب راه آهن می تواند اطمینان حاصل کند که راه آهن در هنگام تحمل بار قطار از خم و مقاومت برشی کافی برخوردار است. اگر وب ریلی خیلی نازک باشد ، ممکن است منجر به خطرات ایمنی بالقوه مانند شکستگی ریلی در هنگام استفاده شود. در حالی که اگر وب ریلی خیلی ضخیم باشد ، وزن و هزینه تولید راه آهن را که غیر اقتصادی است ، افزایش می دهد. ضخامت 16.5 میلی متر پس از در نظر گرفتن جامع در نظر گرفتن عوامل مختلفی از قبیل نیازهای عملکرد مکانیکی راه آهن ، فرایند تولید و اقتصاد تعیین می شود.
ملاحظات در طراحی ابعاد پایین ریلی:عرض پایین ریلی 150 میلی متر است. عملکرد اصلی پایین ریلی انتقال یکنواخت بار تحمل شده توسط راه آهن به خوابان و بستر جاده است. یک ریلی گسترده تر می تواند منطقه تماس را با خواب آور افزایش دهد ، فشار تماس را کاهش داده و توزیع بار را یکنواخت تر کند ، که برای بهبود پایداری ساختار مسیر مفید است. علاوه بر این ، عرض پایین ریلی نیز به روش نصب و رفع راه آهن مربوط می شود. عرض 150 میلی متر استفاده از انواع مختلف اتصال دهنده ها را برای رفع محکم راه آهن روی خوابان تسهیل می کند و اطمینان حاصل می کند که راه آهن در حین کار قطار موقعیت و جهت صحیح را حفظ می کند.

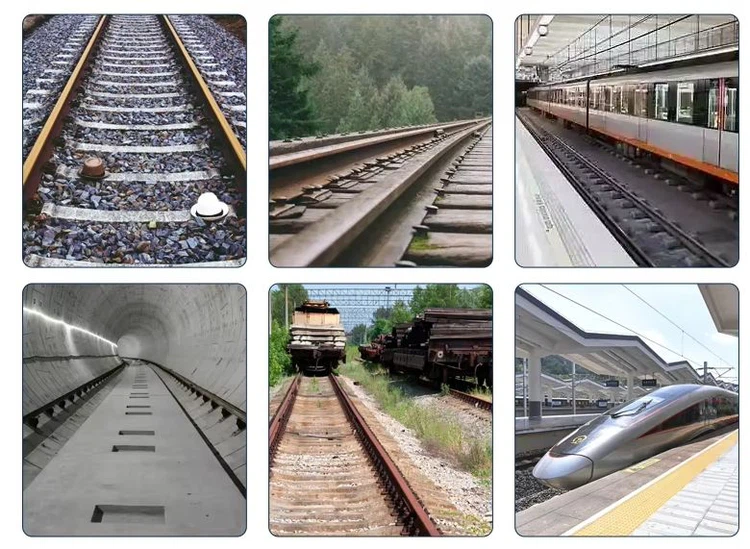

رابطه بین وزن و قدرت:وزن نظری راه آهن سنگین 60 کیلوگرم GB 60.64 کیلوگرم در متر است و این وزن بر اساس ابعاد ، مواد و نیازهای عملکرد راه آهن تعیین می شود. ریل های سنگین تر معمولاً از استحکام و سفتی بالاتری برخوردار هستند و می توانند بار قطار را بهتر تحمل کنند. وزن 60.64 کیلوگرم بر متر ، راه آهن سنگین 60 کیلوگرم GB را قادر می سازد تا در شرایط مختلف خط ، مانند راه آهن پر سرعت و راه آهن های سنگین ، ضمن اطمینان از قدرت و ثبات خود ، نیازهای استفاده را در شرایط خط مختلف ، مانند راه آهن پر سرعت و راه آهن سنگین ، برآورده کند. در راه آهن با سرعت بالا ، قطار با سرعت بالایی حرکت می کند و نیازهای سختگیرانه بر صافی و پایداری راه آهن تحمیل می شود. یک راه آهن سنگین تر می تواند تغییر شکل مسیر ایجاد شده در هنگام کار با قطار را کاهش داده و از عملکرد ایمن و صاف قطار اطمینان حاصل کند. در راه آهن Haven Haul ، قطار بار زیادی دارد و راه آهن برای تحمل فشار زیاد نیاز به قدرت کافی دارد. وزن و استحکام راه آهن سنگین 60 کیلوگرم GB می تواند این نیاز را برآورده کند.
تأثیر وزن در ساختار آهنگ:وزن راه آهن نه تنها بر عملکرد خاص خود تأثیر می گذارد بلکه بر کل ساختار مسیر تأثیر می گذارد. یک راه آهن سنگین تر می تواند جرم مسیر را افزایش داده و فرکانس لرزش طبیعی مسیر را بالا ببرد و به دلیل تحریک لرزش ناشی از عملیات قطار ، کمتر طنین انداز می شود. در عین حال ، یک راه آهن سنگین تر نیز فشار بیشتری به سازه های پایین مانند خواب آور و بستر جاده وارد خواهد کرد. بنابراین ، هنگام طراحی ساختار مسیر ، لازم است که به طور معقول نوع و فاصله خوابان را انتخاب کنید ، و همچنین ضخامت و مواد بستر جاده را با توجه به وزن راه آهن برای اطمینان از ظرفیت بار و ثبات کل ساختار مسیر انتخاب کنید.
