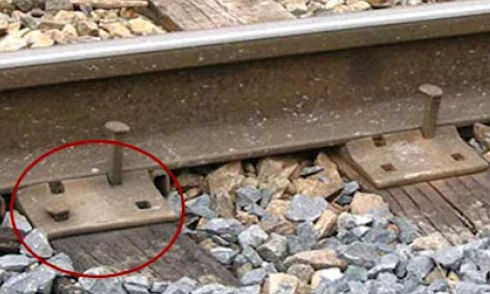

چگونه صفحه بند ریلی را به درستی نصب کنیم؟

برای نصب صحیح aصفحه کراوات ریلیآن را روی یک کراوات تمیز، در مرکز شانه ها (لب های برآمده) محکم روی پایه ریل قرار دهید و مطمئن شوید که شیب صفحه به سمت پایین به سمت گیج ریل است. صفحه را با استفاده از میخ یا پیچ و مهره به کراوات محکم کنید، اطمینان حاصل کنید که صفحه یک سطح صاف برای ریل فراهم می کند، و بررسی کنید که همه اجزاء پس از نصب محکم و به درستی تراز شده باشند.

آماده سازی

• سطوح کراوات و ریل را تمیز کنید و هرگونه زباله را از بین ببرید.

• برای روابط موجود با قدیمیسنبلهسوراخ ها را ببندید، سوراخ ها را ببندید و در صورت لزوم سطح را بچسبانید تا یک بلبرینگ کامل و مسطح برای صفحه جدید ایجاد کنید.

• سطح اضافه شده را با یک ماده نگهدارنده درمان کنید.

قرار دادن

• صفحه کراوات را روی کراوات وسط قرار دهید.

• صفحه را طوری جهت دهید که شانه های برآمده (یا پاشنه ها) محکم روی پایه ریل قرار بگیرند. هرگز اجازه ندهید که شانه ها زیر هیچ بخشی از ریل قرار گیرند.

• اطمینان حاصل کنید که شیب صفحه کراوات به سمت پایین به سمت گیج (داخلی) ریل باشد.

• برای تعویض صفحات روی کراوات های جدید، قبل از گذاشتن ریل، صفحه را روی یک کراوات تمیز و صاف قرار دهید.

ببینیدپخت بشقاب

• از میخ ها یا پیچ و مهره ها استفاده کنید تا صفحه را از طریق سوراخ های{0} از پیش سوراخ شده به کراوات ببندید. هنگام استفاده از میخ، آنها را به صورت عمودی و مربعی به سمت ریل هدایت کنید.

• اطمینان حاصل کنید که یک شکاف کوچک (حدود 1/8 اینچ) بین قسمت زیرین سر سنبله و بالای پایه ریل باقی مانده است.

• صفحه بیشتر توسط خود ریل محکم می شود و توسط میخ ها و لنگرهای ریل در موقعیت خود قرار می گیرد.

بازرسی

• پس از نصب، بررسی کنید که صفحه کراوات و تمام اجزای دیگر به طور ایمن بسته شده باشند.

• بررسی کنید که ریل به درستی تراز شده و در گیج صحیح قرار دارد.

• صفحه باید سطح صاف و ثابتی را برای قرار دادن ریل فراهم کند.

GNEE RAILقادر به تولید صفحات اتصال ریلی به صورت ریخته گری (نوع جوشی یا ساخته شده) یا آهنگری یا نورد، قابل استفاده در بخش های مختلف ریل است، بسته به نیاز مشتری، چدن می تواند از نوع جوش داده شده یا ساخته شده باشد. بسته به استاندارد بار و ریل، یعنی UIC 60، UIC 54، RN 45، 90 A، و غیره، می توان صفحه ریلی را متناسب با بخش های مختلف ریلی، یعنی UIC 60، UIC 54، RN 45، 90 A، و غیره برای تراورس های چوبی، فولادی یا بتنی ساخت. با اندازه های کامل و سایر مشخصات فنی از جمله فناوری پردازش.

بشقاب کراوات تک شانه

صفحه کراوات شانه تنها دارای یک لبه برجسته است که برای قرار گرفتن در یک انتهای ریل استفاده می شود. صفحه کراوات شانه تکی معمولاً در ریل است که وزن آن از 56 پوند تا 100 پوند متغیر است.

بشقاب بند دو شانه

صفحه کراوات شانه دوتایی دارای دو لبه برجسته است و از تخت فرو رفته در وسط برای هماهنگی با ریل استفاده شده است. ریل باید صفحه را به درستی بین دو شانه قرار دهد. این نوع صفحه کراوات عمدتاً برای ریل های بزرگتر از 100 پوند اعمال می شود. صفحات کراوات دو شانه انواع مختلفی دارند، مانند 2 سوراخ، 4 سوراخ، 5 سوراخ، 6 سوراخ یا 8 سوراخ همه در دسترس هستند.

صفحه کراوات دوقلو هوک

صفحه اتصال دوقلوی هوک در موقعیت گردش در پشت پایین سوئیچ استفاده می شود. آنها معمولاً به صورت جفت برای بستن کراوات استفاده می شوند و همچنین می تواند فاصله کراوات را تضمین کند. در میان انواع صفحه قلاب دوقلو، انواع ضخامت 3/4 و 1 اینچ در آمریکای شمالی بسیار محبوب هستند.

GNEE RAILانواع مختلفی از اتصال دهنده های راه آهن را برای برآورده کردن نیازهای مشتری ارائه می دهد، مانند گیره و گیره ریل الاستیک، سنبله پیچ ریلی، رولپلاک پلاستیکی، پیچ و مهره مسیر با کشش بالا با مهره، صفحه پایه ریلی، ورق ماهی ریلی، شانه راه آهن (درج)، پیچ ماهی، پیچ و مهره ماهی، پیچ و مهره ماهی، خطوط راه آهن و غیره. بر این اساس محصولات واجد شرایط را تولید خواهد کرد.
