آیا می توان از کرین ریل A55 برای جرثقیل های سقفی استفاده کرد؟

بله،ریل A55به طور خاص برای سیستم های جرثقیل سقفی طراحی شده است. در واقع، این یکی از متداول‌ترین پروفیل‌هایی است که برای-روی جرثقیل‌های دروازه‌ای سبک تا{{2} متوسط و در انبارها، کارگاه‌ها و خطوط مونتاژ استفاده می‌شود.

مناسب بودن آن برای سیستم های سقفی با ابعاد خاص آن و نحوه برخورد با نیروهای اعمال شده توسط تجهیزات بالابر صنعتی تعیین می شود.

چرا A55 برای جرثقیل های سقفی استفاده می شود؟

مشخصات A55 متعلق بهDIN 536-1استاندارد ویژگی های فیزیکی آن آن را برای بالای تیر باند ایده آل می کند:

din a55 crane rail

توزیع بار:پایه پهن (150 میلی متر) یک منطقه تماس بزرگ با تیر فولادی نگهدارنده فراهم می کند. این تضمین می کند که وزن جرثقیل و بار آن به طور یکنواخت توزیع می شود و از تغییر شکل موضعی ساختار باند جلوگیری می کند.

ثبات:زیرا A55 نسبتا کوتاه است (65 میلی متردر ارتفاع)، مرکز ثقل پایینی دارد. این باعث می شود که در برابر نیروهای جانبی (-به-جانبی) ایجاد شده هنگام شروع، توقف یا حمل بار در حال چرخش جرثقیل، بسیار مقاوم باشد.

وب ضخیم:را31 میلی مترشبکه ضخیم به طور قابل توجهی قوی تر از خطوط راه آهن استاندارد است. این ضخامت برای تحمل بارهای نقطه‌ای-از چرخ‌های جرثقیل بدون اینکه ریل در طول زمان "له شود" یا خم شود، ضروری است.

اندازه	ابعاد (میلی متر)				وزن	مواد	طول
اندازه	سر (میلی متر)	ارتفاع (میلی متر)	پایین (میلی متر)	وب (میلی متر)	وزن	مواد	طول
A 55	55	65	150	31	31.8	900A	10-12
A65	65	75	175	38	43.1	900A	10-12
A75	75	85	200	45	56.2	900A	10-12
A100	100	95	200	60	74.3	900A	10-12
A120	120	105	220	72	100	900A	10-12

محدودیت ها و ملاحظات

در حالی که A55 برای جرثقیل های سقفی عالی است، استفاده از آن به این بستگی داردبار چرخجرثقیل خاص شما:

مشخصات چرخ:عرض سر A55 55 میلی متر است. باید اطمینان حاصل کنید که آج چرخ جرثقیل کمی باریکتر از سر ریل (یا به درستی فلنج شده است) تا از سایش بیش از حد لبه ها جلوگیری شود.

ظرفیت:اگر از یک جرثقیل سنگین-کار می‌کنید (مثلاً در یک کارخانه فولاد یا بندر بزرگ)، ممکن است نیاز داشته باشید که مشخصات بزرگ‌تری مانندA100یاA120، برای رسیدگی به تناژ بالاتر.

استفاده از پد:در بسیاری از تاسیسات سقفی، الفپد لاستیکی تقویت شدهبین ریل A55 و تیر فولادی قرار می گیرد. این امر باعث کاهش سایش در ساختار پشتیبانی می شود و به توزیع موثر بار کمک می کند.

انتخاب مواد و عمر خدمات

ریل "راست" نیز با مدت زمان دوام آن تعریف می شود. برای کارگاه های استاندارد داخلی، مواد ریل A55 درS700 نمره معمولا کافی است. با این حال، اگر جرثقیل سقفی شما در یک محیط 24/7 با شدت بالا مانند کارخانه فولاد یا یک انبار شلوغ کار می کند، توصیه می کنیمS900 درجه مواد ریل جرثقیل A55. این درجه بالاتر سختی بالاتری (900 نیوتن بر میلی‌متر مربع) ارائه می‌کند که از "قارچ شدن" یا سوراخ شدن سر ریل تحت فشارهای مکرر جلوگیری می‌کند.

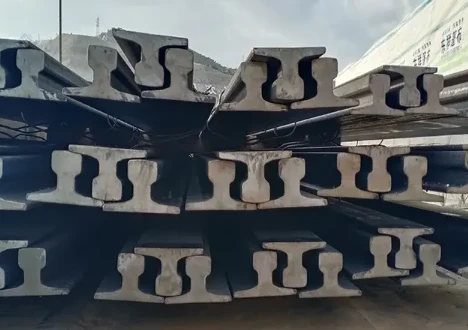

a55 crane rail

اموال	S700 (استحکام-بالا)	S900 (قدرت فوق العاده-بالا-)
حداقل قدرت تسلیم	≈ 700 مگاپاسکال	≈ 900 مگاپاسکال
استحکام کششی	750 - 950 مگاپاسکال	940 - 1100 مگاپاسکال
حداقل طول کشیدگی	~ 10٪ تا 12٪	~ 8٪ تا 10٪
انطباق استاندارد	EN 10149-2 / EN 10025-6	EN 10025-6
شکل پذیری	خواص سرد-شکل دهی عالی.	محدود؛ به شعاع خمشی بزرگتری نیاز دارد.
قابلیت جوشکاری	بالا؛ معادل کربن کم	برای جلوگیری از ترک خوردن به کنترل دقیق حرارت نیاز دارد.

ترکیب مواد ریل جرثقیل A55-غنی از منگنز و سیلیکون- تضمین می‌کند که ریل حتی در محیط‌های ساینده دوام می‌ماند. برای به حداکثر رساندن عمر ریل های سنگین A55 خود، استفاده از کیت های جوشکاری آلوموترمیک برای ریل ضروری است. با ایجاد یک مسیر پیوسته و بدون اتصال، ضربه مکانیکی در اتصالات را از بین می‌برید، که علت اصلی آسیب به ریل جرثقیل فولادی A55 و یاتاقان‌ها و قطعات الکترونیکی جرثقیل است.

سوالات متداول

1. What is the maximum wheel load for an A55 overhead crane rail?

پروفیل ریل A55 عموماً برای بارهای چرخ تا 125 کیلونیوتن (تقریباً{2}} تن در هر چرخ) درجه بندی می شود. اگر جرثقیل شما بیش از این بار باشد، باید پروفیل های A65 یا A75 را برای جلوگیری از تغییر شکل سر ریل در نظر بگیرید.

2. آیا می توان از ریل A55 برای جرثقیل دروازه ای در فضای باز استفاده کرد؟

بله، اما شما باید برای خوردگی حساب کنید. توصیه می کنیم از لوازم جانبی ریل A55 گالوانیزه و به طور بالقوه درجه مواد ریلی جرثقیل A55 بالاتر (S900Q) برای مقاومت در برابر سایش محیطی و اکسیداسیون سطح در محیط های بیرونی استفاده کنید.

3. چرا از A55 به جای ریل استاندارد T- برای جرثقیل سقفی استفاده کنید؟

ابعاد ریل A55 پایه ای به عرض 150 میلی متر را فراهم می کند که بسیار پایدارتر از یک ریل T- باریک است. این پایه عریض از پیچش ریل تحت نیروهای جانبی جلوگیری می کند که شایع ترین علت خرابی مسیر جرثقیل سقفی است.

4. چگونه می توانم بدانم که آیا چرخ های جرثقیل موجود من با سر A55 مناسب است؟

جزئیات ابعاد ریل A55 عرض سر 55 میلی متر با شعاع 5 میلی متر در گوشه ها را مشخص می کند. باید اطمینان حاصل کنید که پهنای آج چرخ جرثقیل شما حداقل 5-10 میلی متر از سر ریل پهن تر است تا امکان ردیابی مناسب و شناور جانبی فراهم شود.

5. وزن یک قطعه 12 متری ریل A55 چقدر است؟

وزن ریل A55 در هر متر 31.8 کیلوگرم بر متر است، بنابراین یک قطعه 12 متری 381.6 کیلوگرم وزن دارد. این یک رقم ضروری برای تیم نصب شما در هنگام برنامه ریزی برای بلند کردن و تعیین موقعیت ریل است.

6. آیا کیت های جوشکاری ریل A55 را تهیه می کنید؟

بله، ما کیت های جوشکاری گرمازا مخصوص ریل را که به طور خاص برای پروفایل ریل جرثقیل DIN 536 a55 طراحی شده است، عرضه می کنیم. این یک "جاده" بدون درز را تضمین می کند که لرزش را از بین می برد و عمر اجزای جرثقیل شما را افزایش می دهد.

درخواست آخرین قیمت

انتخاب اشتباه پروفیل ریل می تواند منجر به خرابی و تعمیرات سازه ای گران قیمت شود. مهندسان فنی ما آماده بررسی بار چرخ، چرخه کار و محیط نصب شما هستند تا تأیید کنند که آیا A55 واقعاً مشخصات مناسبی برای جرثقیل سقفی شما است یا خیر.راه آهن GNEEراه حل های نهایی-تا-از خود ریل جرثقیل فولادی A55 گرفته تا گیره ها و پدهای باکیفیت-که برای پرداخت حرفه ای مورد نیاز است، ارائه دهید.

تماس با مابرای دریافت یک برگه اطلاعات فنی دقیق و یک پیشنهاد رقابتی برای نیازهای A55 Crane Rail خود.
