ریل فولادی A55 در مقابل ریل 54E1

ریل فولادی A55 در مقابل ریل 54E1

راریل فولادی A55 وریل 54E1(قبلاً به نامUIC54) دو فلسفه مهندسی اساساً متفاوت را نشان می دهد. اگرچه هر دو ریل فولادی هستند، اما قابل تعویض نیستند زیرا برای محیط های مکانیکی کاملاً متفاوت طراحی شده اند:A55برای جرثقیل های صنعتی است، در حالی که54E1برای شبکه‌های راه‌آهن پرسرعت-است.

1. نمایه هندسی (بزرگترین تفاوت)

نمای بصری این دو ریل کاربرد مورد نظر آنها را نشان می دهد.

• A55 (DIN 536-1):این یک ریل "اسکات" است. پهن تر از بلندی آن است. دارای یک شبکه عظیم و ضخیم و یک پایه بسیار وسیع برای تحمل بارهای عمودی متمرکز و آهسته از ماشین آلات سنگین است.

• 54E1 (EN 13674-1):این یک ریل "T{0}}شکل" یا ویگنولز است. بسیار بلندتر از A55 است. برای ایجاد سفتی عمودی (برای جلوگیری از خم شدن بین تختخواب‌ها) و برای عبور سریع قطارهای مسافری و باری طراحی شده است.

2. جدول مقایسه: مشخصات فنی

3.برنامه و بارگذاری پویا

• A55 (بارگذاری استاتیک/آهسته):طراحی شده برای سیستم های باند جرثقیل. شبکه ضخیم (31 میلی متر) از خرد شدن ریل تحت فشار عظیم چرخ جرثقیل که در یک نقطه می ماند یا به آرامی حرکت می کند، جلوگیری می کند. به منظور نصب بر روی یک تیر فولادی پیوسته یا یک پایه بتنی جامد است.

• 54E1 (بارگذاری پویا/بالا{2}}سرعت):برای خطوط راه آهن اصلی طراحی شده است. پروفیل بلند (159 میلی متر) مانند تیری عمل می کند تا شکاف های بین تراورس های راه آهن را بپوشاند. این برای جذب ارتعاشات و حرکات "موج" قطاری که با سرعت 100 تا 160 کیلومتر در ساعت حرکت می کند، طراحی شده است.

4.چفت و نصب

روش های نصب کاملاً ناسازگار هستند:

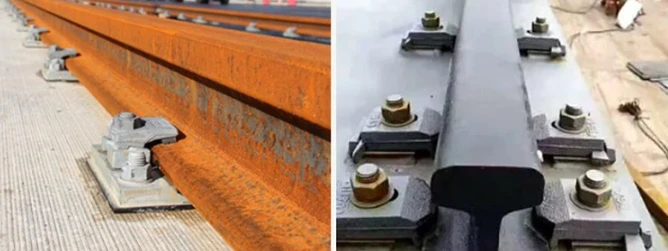

• بست A55:از گیره های جرثقیل قابل تنظیم (اغلب قابل جوش) و لنت های لاستیکی استفاده می کند. پایه پهن اجازه می دهد تا روی تیرهای باند فولادی گیره شود.

• 54E1 بست:استفاده می کندE{0}}کلیپ, کلیپ های SKL، یاسیستم های KPOطراحی شده برای لنگر انداختن ریل به تراورس های بتنی یا چوبی. تقریباً همیشه روی بستری از بالاست (سنگ خرد شده) گذاشته می شود.

کدام را انتخاب کنیم؟

• انتخاب کنیدA55اگر در حال ساختن یکباند جرثقیل سقفی، یک سیستم دروازه ای برای یک انبار یا یک مسیر ترمینال بندری.

• انتخاب کنید54E1اگر در حال ساختن یکخط بار، راه آهن مسافری، یا یک سایدینگ صنعتی سنگین-که برای لوکوموتیوها و واگن ها در نظر گرفته شده است.

کدام یک از کرین ریل A55 و UIC54 ریل عمر طولانی تری دارد؟

راریل UIC54 (54E1) به طور کلی دارای عمر طولانی تر و دوام برتر استدر مقایسه با ریل جرثقیل A55. در حالی که هر دو کیفیت-بالا دارند، UIC54 برای محیط‌های راه‌آهن بسیار سخت‌تر،-سرعت بالا و سنگین‌تر- طراحی شده است، در حالی که A55 برای عملیات جرثقیل سبک‌تر طراحی شده است.

مقایسه عمر سرویس و عملکرد

• راه آهن UIC54 (54E1):طراحی شده برای بارهای محوری 20 تا 25 تنی و سناریوهای-سرعت بالا و سنگین{3}}. با فولاد کربنی با استحکام بالا-تولید می شود (به عنوان مثال،R260MnیاR350HT) و اغلب به دلیل مقاومت در برابر خستگی و سایش، 30٪ عمر طولانی تری نسبت به ریل های استاندارد دارد.

• ریل جرثقیل A55:این پروفیل که برای مطابقت با استانداردهای DIN 536 برای باندهای جرثقیل طراحی شده است، بارهای جانبی را تحمل می کند و عموماً برای جرثقیل های دروازه ای کوچک، بالابرهای کارگاهی یا ترافیک صنعتی سبک-تا{{2} استفاده می شود. در حالی که بادوام است (معمولا از50 میلیونیا900A فولاد)، به عنوان ریل سبک-وظیفه تا متوسط- طبقه بندی می شود.

سوالات متداول

• آیا می توان از ریل 54E1 برای جرثقیل دروازه ای سقفی استفاده کرد؟

اگرچه از نظر فنی برای بارهای سبک امکان پذیر است، اما برای جرثقیل های سنگین-توصیه نمی شود. ارتفاع 54E1 باعث می شود که نسبت به پروفیل ریل A55 پایداری کمتری داشته باشد. علاوه بر این، سر منحنی 54E1 با آج تخت اکثر چرخ‌های جرثقیل مطابقت ندارد و منجر به تنش موضعی و سایش سریع می‌شود.

• کدام ریل برای یک مسیر 100 متری مقرون به صرفه‌تر است؟

بر اساس هر متر، ریل فولادی A55 معمولاً مقرون به صرفه‌تر است، زیرا سبک‌تر است (31.8 کیلوگرم در متر در مقابل 54.77 کیلوگرم در متر). علاوه بر این، لوازم جانبی ریل A55، مانند گیره ها و لنت ها، به طور خاص برای تیرهای صنعتی طراحی شده اند، که اغلب هزینه نصب کلی مسیر جرثقیل را ساده می کند.

• آیا درجه S900Q برای پروفایل ریل A55 موجود است؟

بله. A55 Crane Rail Material Grade در S700 و S900Q موجود است. درجه S900Q استحکام کششی 900 نیوتن بر میلی‌متر مربع را ارائه می‌کند، که برای عملیات‌های صنعتی با شدت بالا و 24 ساعته و هفت روز هفته برای جلوگیری از تغییر شکل سر ضروری است.

• تفاوت وزن برای محاسبات لجستیک چیست؟

یک ریل 12 متری A55 تقریباً 381.6 کیلوگرم وزن دارد در حالی که یک ریل 12 متری 54E1 تقریباً 657.2 کیلوگرم وزن دارد.

• آیا برای ریل های 54E1 و A55 صفحات ماهی تهیه می کنید؟

بله، ما برای هر دو نمایه{0}}صفحه ماهی خاصی ارائه می‌کنیم. با این حال، از آنجایی که ابعاد ریل A55 و ابعاد 54E1 بسیار متفاوت است، به مجموعه‌های کاملاً متفاوتی از لوازم جانبی ریل A55 و سخت‌افزار بست نیاز دارند. آنها نمی توانند بدون یک انتقال مهندسی شده سفارشی به یکدیگر متصل شوند.

• کدام ریل در برابر رانش جانبی مقاومت بهتری دارد؟

پروفیل ریل A55 به دلیل پایه 150 میلی متری و ارتفاع کم، مقاومت بسیار بهتری در برابر رانش جانبی دارد. این هندسه «اسکوات» استاندارد جهانی برای سیستم‌های ریل جرثقیل سقفی A55 است و تضمین می‌کند که ریل حتی تحت نیروی افقی شدید هم تراز می‌ماند.

درخواست آخرین قیمت

انتخاب نمایه ریلی صحیح برای ایمنی{0}}درازمدت زیرساخت شما حیاتی است. درراه آهن GNEE، ما چیزی بیش از محصولات را ارائه می دهیم. ما یک اکوسیستم فنی کامل را متناسب با بارهای عملیاتی خاص شما ارائه می دهیم. با استفاده از پشتیبانی فنی مستقیم کارخانه ما، می‌توانید مطمئن شوید که سیستم ریلی یا پروژه راه‌آهن DIN536 A55 شما هم از نظر عملکرد و هم بازدهی{3}}هزینه بهینه شده است.

لطفاتماس با ماامروز برای دریافت یک ارسال فنی کامل، شامل جزئیات دقیق ابعاد ریل DIN 536 A55 جزئیات و طرح های بارگیری سفارشی. تیم ما آماده ارائه اطلاعات حرفه ای و پشتیبانی لجستیکی است که شما برای اطمینان از نصب موفق نیاز دارید.
